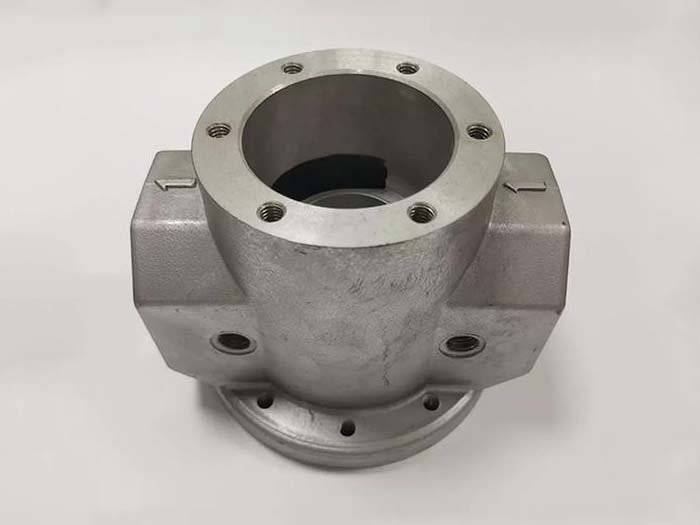

冷隔是鋁壓鑄件常見缺陷，表現(xiàn)為鑄件表面線狀接縫、分層紋路，多因兩股鋁液匯合溫度不足、充型流速過慢融合不全形成，不僅影響外觀，受力部位還易開裂滲漏，需從模具、壓鑄參數(shù)、原料結(jié)構(gòu)多維度同步調(diào)整根除。
  模具結(jié)構(gòu)優(yōu)化是基礎(chǔ)。增大澆口截面積，加寬內(nèi)澆道，縮短鋁液充型路徑，減少熔體中途降溫；合理排布分流道，避免鋁液多股分流后低溫交匯。產(chǎn)品轉(zhuǎn)角、薄壁區(qū)域增設(shè)溢流槽與排氣槽，及時排出型腔冷空氣與低溫冷料，防止冷料堆積形成冷隔。型腔表面拋光處理，  降低鋁液流動阻力，確保熔液快速鋪滿模腔；模具預(yù)熱溫度控制在180至240℃，低溫模具會快速帶走鋁液熱量，加重冷隔缺陷。
  調(diào)整壓鑄工藝參數(shù)可快速改良。提升料筒溫度，ADC12鋁液溫度穩(wěn)定在 660℃至690℃，溫度過低熔體流動性差，易出現(xiàn)融合斷層；加快壓射速度，高速段提前開啟，讓鋁液在短時間內(nèi)完成充型，減少熱量散失。適當(dāng)提高壓射壓力，增強兩股鋁液融合力度，弱化交界紋路。同時控制循環(huán)周期，避免模具長時間空冷，每模間隔不宜過長，維持模溫穩(wěn)定。
  產(chǎn)品設(shè)計與原料管控不可忽視。鑄件壁厚盡量均勻，避免大面積薄壁結(jié)構(gòu)，薄壁處鋁液冷卻速度快，是冷隔高發(fā)區(qū)域，轉(zhuǎn)折位置加大圓角，減少鋁液分流。熔煉時做好除氣除渣，鋁液內(nèi)雜質(zhì)會降低流動性，加劇冷隔產(chǎn)生；減少回收料摻加比例，過多回爐料易產(chǎn)生氧化皮，阻礙熔液融合。
  后期輔助手段可修復(fù)輕微冷隔。輕微紋路可通過拋丸打磨遮蓋，深度冷隔需采用浸滲修補，嚴重分層鑄件直接報廢。日常生產(chǎn)定時巡檢模溫、鋁液溫度，定期清理堵塞的排氣槽與溢流槽，從源頭杜絕冷隔反復(fù)出現(xiàn)，穩(wěn)定鋁壓鑄件外觀與力學(xué)性能。
