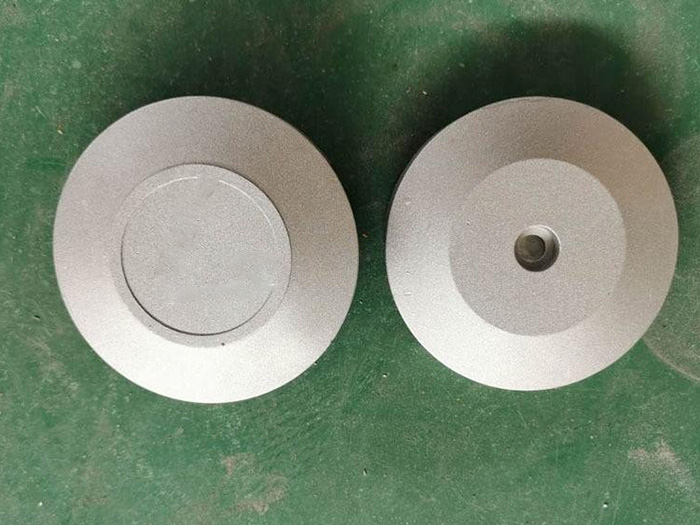

砂鑄鋁件依托樹脂砂、潮模砂成型工藝，適配大尺寸、結(jié)構(gòu)復(fù)雜鋁制零部件生產(chǎn)，成型可塑性強，可一體鑄造成型各類腔體、支架與殼體。鑄件內(nèi)部組織均勻，韌性優(yōu)良，能滿足機械輸送、液壓泵體、通用設(shè)備配件使用需求。工藝成本可控，批量供貨穩(wěn)定，經(jīng)拋丸、時效處理后尺寸精度達標(biāo)，缺陷少，裝配適配性好。
砂鑄鋁件原生鑄態(tài)硬度普遍偏低，想要穩(wěn)定提升硬度，需從材質(zhì)選配、鑄造工藝、熱處理、后期強化多層管控，兼顧強度與鑄件成型質(zhì)量。
首先選擇適配鑄造鋁合金材質(zhì)，選用含硅、銅、鎂元素的合金，如 ZL101、ZL104、ZL107，合理配比合金元素可從基材基礎(chǔ)提高硬度。熔煉階段嚴控精煉除氣，減少氣孔、疏松等內(nèi)部缺陷，內(nèi)部缺陷會大幅削弱整體力學(xué)性能；精煉劑、變質(zhì)劑規(guī)范添加，細化晶粒組織，晶粒越細密，鑄件硬度與抗拉強度同步提升。
其次核心手段為熱處理強化，砂鑄鋁件主流采用固溶+人工時效處理。固溶階段將鑄件加熱至530℃左右保溫，使銅、鎂溶質(zhì)充分溶入鋁基體，快速水冷淬火鎖住過飽和組織；再進行160℃左右低溫人工時效，析出強化相，顯著提升布氏硬度。需把控保溫時長，壁厚不均工件分段控溫，避免變形開裂。
針對不適合高溫?zé)崽幚淼男〖勺霰砻鎻娀幚怼佂鑿娀酶咚黉撏铔_擊鑄件表層，產(chǎn)生壓應(yīng)力、細化表層組織，小幅提升表面硬度與耐磨性；也可做硬質(zhì)陽極氧化，在工件表面生成高硬度氧化鋁膜層，兼顧耐磨與防腐。
生產(chǎn)配套細節(jié)同樣關(guān)鍵：澆注合理設(shè)置冷卻筋、冷鐵，加快厚大部位冷卻速度，抑制粗大晶粒與縮松；澆注后充分自然冷卻再落砂，避免高溫急冷產(chǎn)生內(nèi)應(yīng)力。加工時減少大余量切削，防止破壞表層致密強化層。多重工藝搭配，可讓
砂鑄鋁件硬度、耐磨性同步達標(biāo)，滿足泵體、機械支架等重載工況使用。
